コンパクトなボディで大径ワークを安定加工

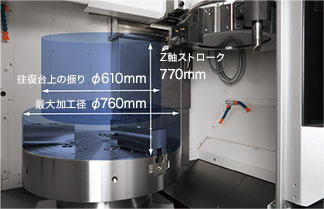

・ワイドな加工領域が幅広い加工ニーズに対応
省スペース化を図りながら、最大加工径φ760mm、最大加工高さ770mmのワイドな加工領域を実現。
異形ワークのチャッキングにも十分なスペース(最大振りφ800mm)を確保し、お客様の幅広い加工ニーズに対応します。
NC旋盤 オークマ 機械の転職

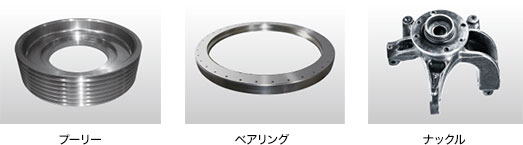

チャッキングが難しい大径薄物ワークやアンバランスな異形ワークも安定して加工できます。

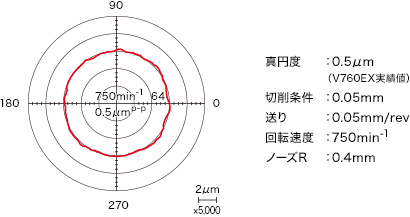

加工能力アップと高精度加工を両立

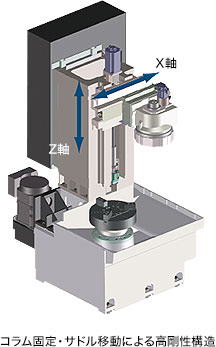

・優れた高剛性構造で強力・高精度加工を実現
剛性、減衰性の高い大形ベースに強固な箱形コラムを固定。
刃先とガイドの距離が近く、重切削による負荷にも十分に耐えられる剛性を確保しました。
X、Z軸の案内面には、角形すべりガイドを採用することで、大物ワークの強力・高精度加工を実現します。
NC旋盤 オークマ 機械の転職

NC旋盤 オークマ 機械の転職


強力ミーリングで工程集約

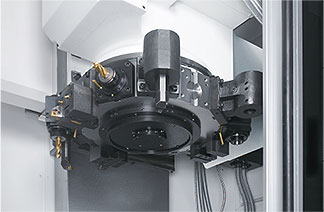

・より強力に、より多数の工具を取付可能に
旋削と穴あけ・エンドミル加工を1台で完結させ、幅広い加工に対応します。
回転工具主軸を従来機から大幅にパワーアップし、より強力な加工と、より多彩な工程集約を可能にしました。
隣接工具との干渉を最小化した刃物台は、12本全箇所にミーリング工具を取り付け可能です。
旋削からミーリングまでをワンチャッキングで加工でき、仕掛品保管スペースや工程間の待ち時間を削減できます。
また、ワーク取付時のチャッキング誤差を排除できるので、加工精度が向上します。
NC旋盤 オークマ 機械の転職

オークマの知能化技術が作業者の負担を軽減

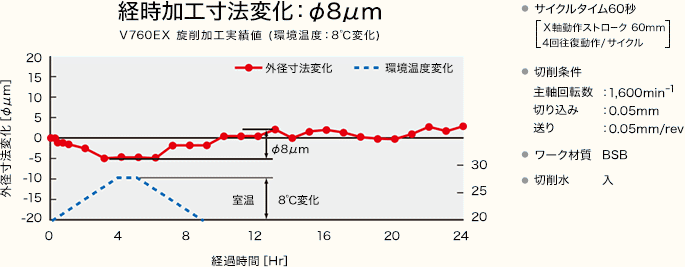

・サーモフレンドリーコンセプト 素直な熱変位を正確に制御
加工物は「機械周囲の温度変化」「機械から発生する熱」「加工で発生する熱」により、その加工精度が大きく変化します。
サーモフレンドリーコンセプトは、これらの『温度変化を受け入れる』という独自の考え方により、温度変化に対する特別な設備や対策をすることなく、普通の工場環境において高精度な加工を実現します。
NC旋盤 オークマ 機械の転職

・加工ナビ L-g(特別仕様) 加工条件探索機能
主軸回転速度を最適な振幅と周期で変動させることで、旋削加工の加工びびりを抑えることができます。
加工条件の最適化により、工具寿命延長、加工時間が短縮でき、深穴ボーリングバー、ネジ切り、溝入れ加工に効果的です。
NC旋盤 オークマ 機械の転職

・ECO suite 機械ができる省エネを全部そろえました
①必要なユニットだけ運転「ECOアイドルストップ」
②電力の見える化「ECO電力モニタ」
③加工中のチップコンベヤやミストコレクタの間欠・連動運転 「ECOオペレーション」(特別仕様)

幅広い生産形態で製造現場を革新

・1台2役の高生産性(2SP-V760EX)
標準のR機(右)と左右反転構造のL機(左)を一体化し、一つの制御装置で動かす 2スピンドル仕様 2SP-V760EX。
1・2工程の連続加工でリードタイム短縮、中間仕掛品の削減など、最小のフロアスペースで最大の生産性を引き出します。
また、左右分離構造のため、他軸の加工振動の影響を受けず、安定した加工が可能です。
ロボットの走行距離を最短にした幅狭ラインの構築が可能です。
NC旋盤 オークマ 機械の転職

機械仕様

項目 単位 V760EX 2SP-V760EX
L M L M
容量・能力 最大加工径 mm φ760
最大振り回し径 mm φ800
往復台上の振り mm φ610
最大加工長(高さ) mm 770
最大ワーク重量
(チャック重量含む)
kg 500
床面からの心高 mm 1,085
移動量 X軸移動量 mm 390
Z軸移動量 mm 770
C軸制御角度 - 360
(最小制御角度 0.001)
- 360
(最小制御角度 0.001)
主軸 主軸回転速度 min 20~2,000
主軸変速レンジ数 自動2段(モータ巻線切替2段)
主軸端ノーズ形状 JIS A2-11
主軸貫通穴径 mm φ92
主軸軸受内径 mm φ160
刃物台 刃物台の形式 V12 複合V12 V12+V12 複合V12+複合V12
刃物台の工具取付け本数 12本 LM共用12本 12+12本 LM共用12+12本
外径バイトシャンク寸法 mm □25、□32
内径工具シャンク径 mm φ40、φ50、φ63
回転工具 回転工具主軸回転速度 min - 4,000 - 4,000
回転工具主軸トルク N・m - OSP:57.8/33.1
(25分/連続)
FANUC:70/30
(断続/連続)
- OSP:57.8/33.1
(25分/連続)
FANUC:70/30
(断続/連続)
回転工具主軸変速レンジ数 - 無段 - 無段
送り速度 早送り速度 X、Z軸 m/min X:24、Z:24
早送り速度 C軸 min - 20 - 20
切削送り速度 X、Z軸 mm/rev 0.001~300.000
電動機 主軸用電動機 kW 30/22(30分/連続) 30/22(30分/連続)×2
回転工具主軸用電動機 kW - OSP:7.5/4.3
(25分/連続)
FANUC:5.5
(連続)
- OSP:7.5/4.3
(25分/連続)
FANUC:5.5
(連続)
送り軸用電動機 kW OSP X:3.5、Z:4.6
FANUC X:4.0、Z:4.0
OSP X:3.5、Z:5.2
FANUC X:4.0、Z:4.0
OSP X:3.5、Z:4.6
FANUC X:4.0、Z:4.0
OSP X:3.5、Z:5.2
FANUC X:4.0、Z:4.0
切削液用電動機(50Hz/60Hz) kW 刃物台:0.283/0.46、洗浄用:0.39/0.62
機械の
大きさ
機械の高さ※1 mm 3,489
所要床面の大きさ
(幅×奥行)※2
mm×mm 1,842×2,732 3,680×2,732
機械質量 kg 8,500 8,700 17,000 17,400
数値制御装置 OSP-P300L、FANUC 0i-TF

※1:機械の高さは、取り付けるシリンダ型式により高くなることがあります。
※2:タンク含む、操作パネル含まず
