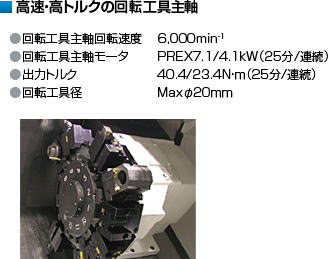

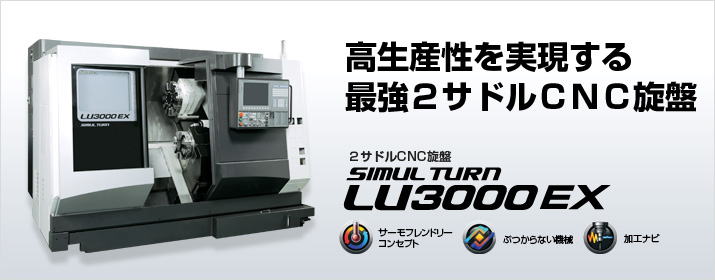

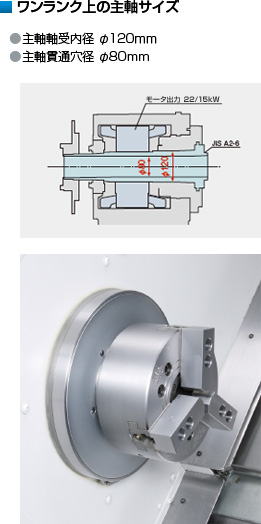

機械の転職 トップ > 最新機械はココがスゴイ!! > 高生産性を実現する最強2サドルCNC旋盤!LU3000EX 2サドル同時加工の世界標準 サイクルタイム短縮とフレキシブルな量産加工 機械仕様 仕様 単位 LU3000 EX LU3000 EX(M) 2ST 2SCX600 2ST 2SCX600 能力・容量 ベッド上の振り mm φ580 センタ間距離 mm - 600 - 600 最大加工径 mm φ410 φ340 最大加工長さ mm 350 600 350 600 移動量 X軸移動量 mm 上:260(+205~-55)下:160(+125~-35) 上:260(+170~-90)下:160(+110~-50) Z軸移動量 mm 上:685/下:615 C軸移動量 - 360°(0.001単位) 主軸 主軸回転速度 min 45~5,000[42~4,200、30~3,000] 主軸変速レンジ数 無段×自動2段 主軸端 JIS A2-6[JIS A2-8、JIS A2-11] 主軸貫通穴径 mm φ80[φ91、φ112] 主軸軸受内径 mm φ120[φ140、φ160] 刃物台 刃物台の形式 上刃物台 V12刃物台 複合V12刃物台 刃物台の形式 下刃物台 V8刃物台 V8刃物台 刃物台の工具取付け本数 上:12本 / 下:8本 上:L・M共用12本 / 下:8本 角バイトのシャンク部の高さ mm 25 25 ボーリングバーのシャンク部の直径 mm φ40 φ40 タレット旋回時間 sec/1インデックス 0.1 回転工具主軸 回転工具主軸速度 min - 45~6,000 送り速度 早送り速度 m/min X:25,/Z:30 X:25/Z:30/C:200min 心押台 心押軸の直径 mm - φ90 - φ90 心押軸のテーパ穴の形式 - MT No.5 - MT No.5 心押軸の移動量 mm - 120 - 120 電動機 主軸用電動機 kW VACビルトイン 22/15(30分/連続) 回転工具主軸用電動機 kW - PREX7.1/4.1(25分/連続) 送り軸用電動機 kW XA:2.8、ZA:3.5 / XB:2.2、ZB:3.5 切削剤用電動機 kW 0.85 機械の大きさ 機械の高さ mm 2,080 所要床面の大きさ 幅×奥行 mm×mm 2,950×2,176 機械質量(数値制御装置を含む) kg 6,400 6,700 6,400 6,800 数値制御装置 OSP-P300L [ ] : 特別仕様 中古機械の買取・販売でご不明点があればご相談ください。 スタッフが親身にりご回答いたします。 080-6954-3639(技術部) (受付時間 平日9:00~18:00) info@yumesfrontier.com(24時間受付対応)
